NX2306钢结构设计器新功能介绍
1概述
自(zi)从NX1926发(fa)布(bu)钢(gang)(gang)结(jie)构设计专(zhuan)用模块之后，很多用户(hu)就(jiu)开始(shi)使用新模块的(de)新方法来(lai)进(jin)行钢(gang)(gang)结(jie)构设计。自(zi)从发(fa)布(bu)以来(lai)，钢(gang)(gang)结(jie)构设计模块得到了(le)的(de)持续(xu)改(gai)进(jin)和增(zeng)强，提供了(le)更加(jia)方便(bian)易用的(de)功(gong)能，来(lai)支(zhi)持用户(hu)的(de)钢(gang)(gang)结(jie)构设计业(ye)务。
在最新发布的(de)NX2306版(ban)本中，针对(dui)用户(hu)提出的(de)宝贵意(yi)见和建(jian)议也(ye)进(jin)(jin)行(xing)了(le)比较多的(de)改(gai)进(jin)(jin)和增强。在NX2306版(ban)本中主(zhu)要增强的(de)内容有：
·DSTV（.nc）数据格式的(de)导出支(zhi)持(chi)
·板特征
·继承(cheng)已有组件型材
·新的数据架构
2DSTV（.nc）数据格式的导出支持
DSTV 格式是由德国钢结构协会(Deutsche Stahlbau-Verband) 定义的工业(ye)标准。DSTV（.nc）数据文件可(ke)被型钢切割机等加(jia)工设备直接读取并进行加(jia)工。
基于DSTV数据格式的(de)导出使得(de)客户(hu)可以通过简化(hua)CAD到CAM流(liu)程(cheng)来(lai)降(jiang)低钢结构件的(de)制造(zao)成本。

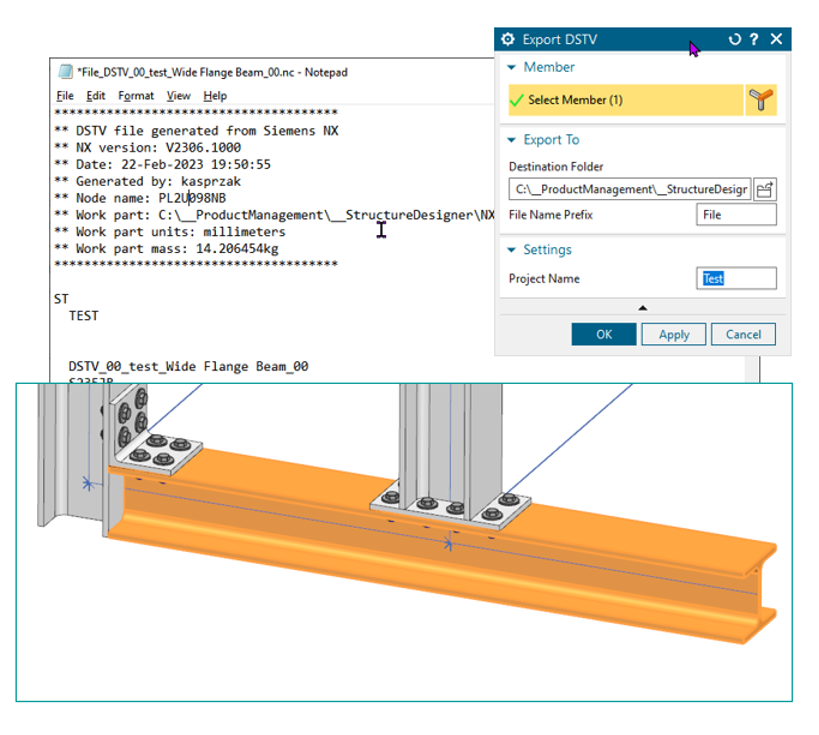

通过选取文(wen)件——导出——DSTV命令来创建(jian)钢结构的.nc文(wen)件。DSTV数据(ju)导出可：
·全面支持(chi)形状，尺寸，切割，更多…
·导出(chu)行业标(biao)准(zhun)DSTV (.nc)文(wen)件
·丰富的注释头及细节定义(yi)
·导出可以支持Native模式或Teamcenter数据模式
3板特征

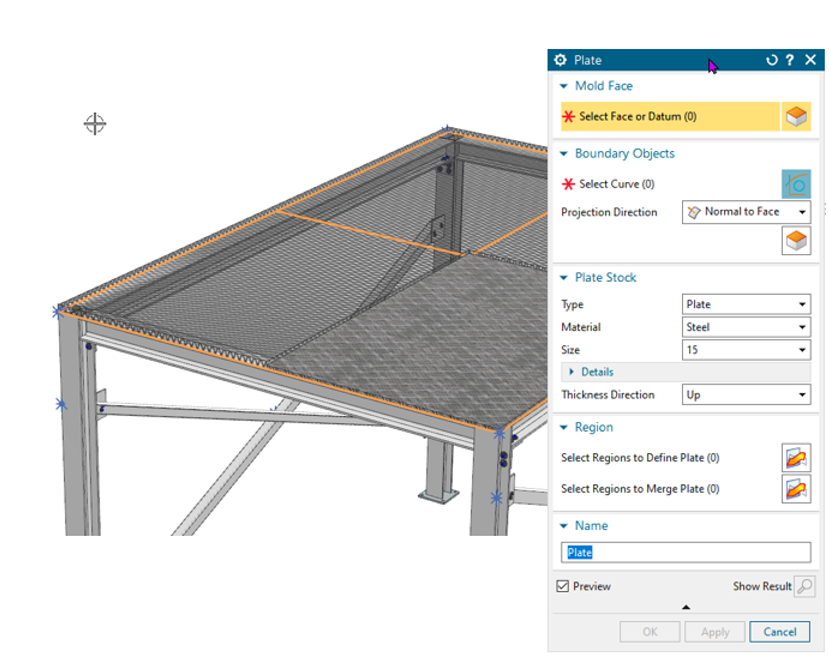

新增的板特(te)征(zheng)命令(ling)可通过使用专用的平板特(te)征(zheng)来快速(su)创建(jian)标准(zhun)平板特(te)征(zheng)。
选择(ze)(ze)一(yi)个放置平面，选择(ze)(ze)边(bian)界草图(tu)，选择(ze)(ze)材料，设置任(ren)何想要的选项(xiang)，然后即可(ke)创建一(yi)个板(ban)特征。
创建板特(te)征时：
·需要封(feng)闭草图
·可以(yi)在一次(ci)操作(zuo)中创建单个或多个板
·相同的(de)板块将被合并
·支持多(duo)种(zhong)板材材料:板材，踏面(mian)板，膨胀金(jin)属，亚克力等
·支持(chi)本机或TC环境
4继承已有组件型材
在(zai)创(chuang)建新的(de)型材(cai)时可(ke)快速继(ji)承已创(chuang)建的(de)型材(cai)，减少了(le)用户(hu)在(zai)重用库中进行选取的(de)时间，并(bing)保证了(le)型材(cai)的(de)一致(zhi)性。

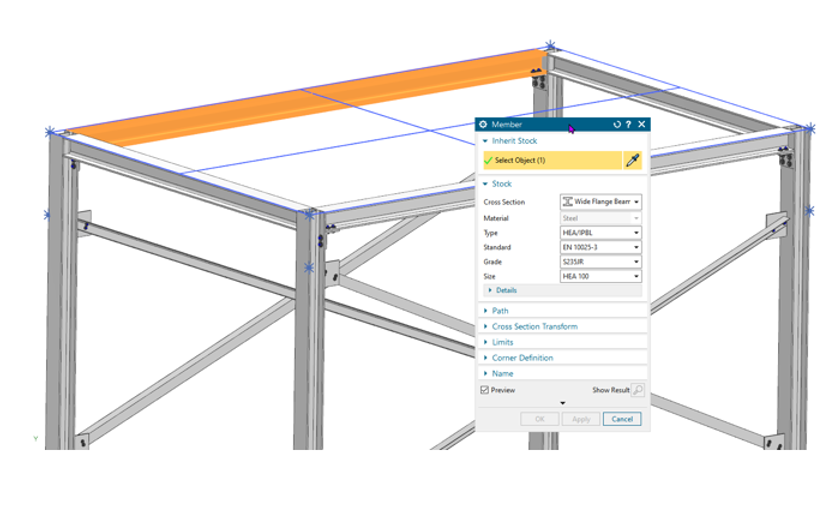

在创建新型(xing)材(cai)(cai)时，通过选(xuan)(xuan)(xuan)择继承型(xing)材(cai)(cai)，并选(xuan)(xuan)(xuan)择已创建的型(xing)材(cai)(cai)对(dui)象，系统会自动以选(xuan)(xuan)(xuan)取的型(xing)材(cai)(cai)参数(shu)来(lai)创建新的型(xing)材(cai)(cai)。
5新的数据结构

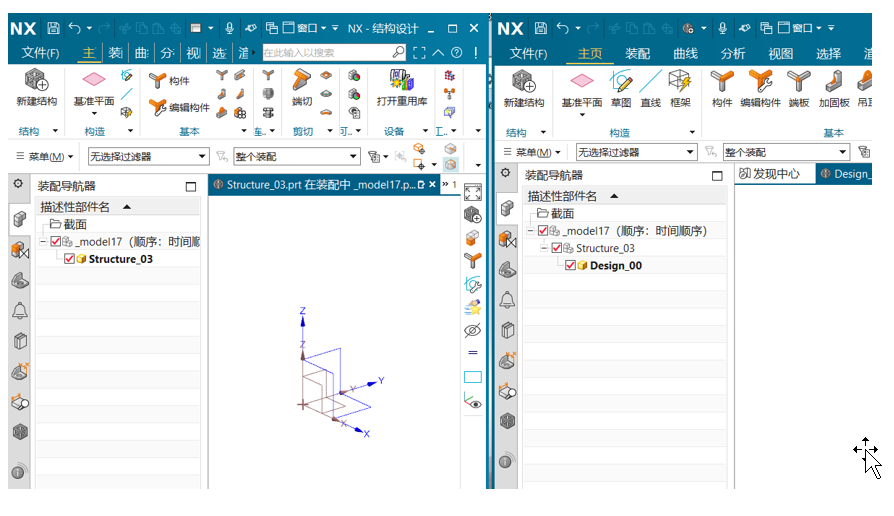

新版本在新建结(jie)构时，会(hui)在Structure下新建一(yi)个design的(de)(de)层级。如下图所示：左边为NX2212在新建结(jie)构时默认(ren)下面就(jiu)一(yi)个Structure的(de)(de)层级，右边为NX2306，默认(ren)在Structure下面新增了一(yi)个Design的(de)(de)层级。

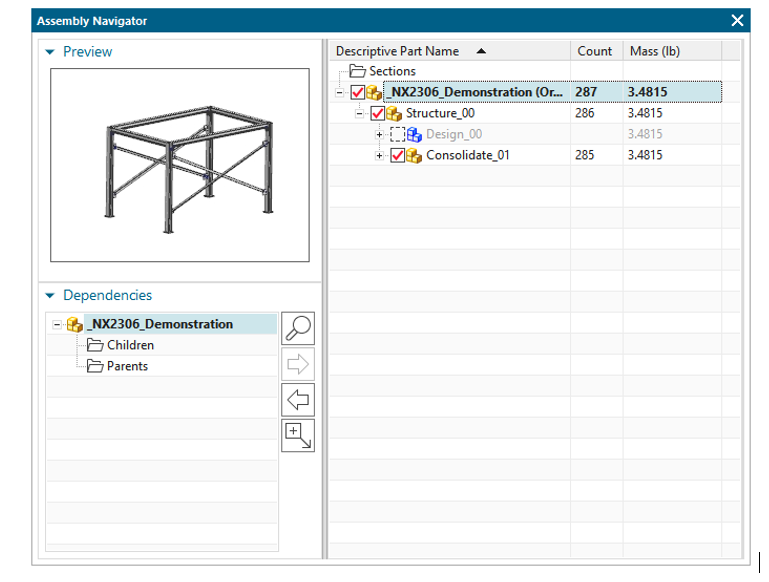

在(zai)之前版本，通过Consolidate对结构(gou)件进行(xing)合并后(hou)，合并的结构(gou)件并没有一(yi)个统一(yi)的存放位置，现(xian)在(zai)通常建议放置于和Design同一(yi)个层级。如下(xia)图所示，Design和Consolidate在(zai)同一(yi)个层级。
通过(guo)更新后的装配结构，可以允许(xu)用户仅(jin)将(jiang)制(zhi)造部件包含在质(zhi)量(liang)计算、零件明细表、图纸(zhi)等应用上。
通过更新(xin)后的(de)装配(pei)结构，设计组(zu)件(jian)(jian)现在(zai)存储在(zai)设计子(zi)组(zu)件(jian)(jian)中，而合并的(de)制造(zao)组(zu)件(jian)(jian)现在(zai)存储在(zai)合并的(de)子(zi)组(zu)件(jian)(jian)中。这样可(ke)以(yi)：
·设计组(zu)件和合并的组(zu)件可以在同一层的子装配(pei)下(xia)
·通过(guo)Teamcenter部署可(ke)实现引用(yong)集的自动创建
·本地用户(hu)可(ke)以使用组(zu)件抑(yi)制来仅针(zhen)对制造组(zu)件进行质(zhi)量计算、零件明细表、二维图等的(de)创建
注(zhu)意:新版本(ben)在创(chuang)建钢(gang)结构(gou)时会在structure下新建一(yi)(yi)个(ge)design的(de)子装(zhuang)(zhuang)配，这样后续(xu)合并(bing)的(de)装(zhuang)(zhuang)配在需要的(de)情况(kuang)下可以和(he)design放在同一(yi)(yi)层级，之前版本(ben)无design这个(ge)层级，用户在打(da)开(kai)或编辑结构(gou)时，新版本(ben)创(chuang)建的(de)数据是新的(de)行为，而老版本(ben)创(chuang)建的(de)数据打(da)开(kai)时仍保持旧的(de)行为。
