Simcenter 3D-前后处理器之依赖网格

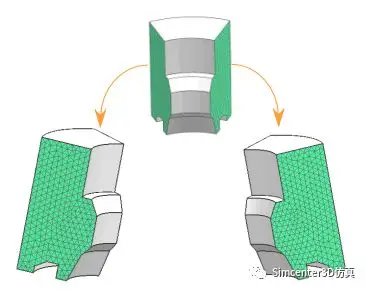

航空(kong)发(fa)动(dong)机叶盘等循(xun)环对称结(jie)构分析过程中通常需要使(shi)用(yong)2D相(xiang)关网格，可(ke)以确(que)保零件(jian)(jian)接触(chu)面之间或者对称零件(jian)(jian)上(shang)两面之间的网格匹配。2D相(xiang)(xiang)关网格在(zai)指定的(de)主面（独立面）和目标(biao)面（相(xiang)(xiang)依面）创建出相(xiang)(xiang)同(tong)的(de)自由网格或者映射网格。
图1

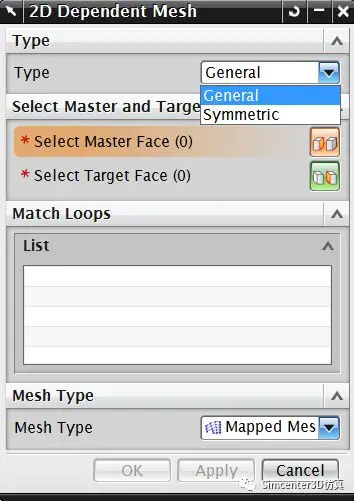

2D相依网格有(you)两种不同的创(chuang)建类(lei)型：常规和对称。
图2
图3

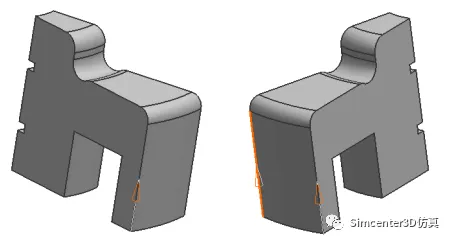

常规类型要(yao)求主(zhu)面和目标面必(bi)须在(zai)拓(tuo)扑外形(xing)上相(xiang)同(tong)，两(liang)面具有相(xiang)同(tong)的边数(shu)和曲线(xian)数(shu)，但尺(chi)寸可(ke)以不一样(yang)，可(ke)做均匀缩放。如(ru)下图所示的两(liang)面。
图4
对称类(lei)型的相依网格(ge)(ge)时，主(zhu)面(mian)(mian)和(he)目标(biao)面(mian)(mian)必须(xu)(xu)相同。如果选(xuan)择对称作为依附网格(ge)(ge)类(lei)型，还必须(xu)(xu)指定(ding)坐(zuo)(zuo)标(biao)系(xi)。软件使用(yong)此坐(zuo)(zuo)标(biao)系(xi)从主(zhu)面(mian)(mian)到(dao)目标(biao)面(mian)(mian)变换(huan)节(jie)(jie)点，以计算在目标(biao)面(mian)(mian)上的适当节(jie)(jie)点位(wei)置(zhi)。这(zhei)将(jiang)保证目标(biao)节(jie)(jie)点位(wei)置(zhi)正(zheng)好是(shi)变换(huan)的主(zhu)节(jie)(jie)点位(wei)置(zhi)。
对(dui)(dui)称(cheng)(cheng)类型相依网(wang)格(ge)适用于(yu)循环(huan)(huan)对(dui)(dui)称(cheng)(cheng)模型。在循环(huan)(huan)对(dui)(dui)称(cheng)(cheng)分析中，对(dui)(dui)称(cheng)(cheng)平面(mian)上(shang)的(de)节(jie)点必须匹配(pei)并(bing)一(yi)(yi)一(yi)(yi)对(dui)(dui)应(ying)。这样，软(ruan)件便(bian)可(ke)以(yi)生(sheng)成适当的(de)约(yue)束方程来强制循环(huan)(huan)对(dui)(dui)称(cheng)(cheng)。在这种对(dui)(dui)称(cheng)(cheng)平面(mian)上(shang)定义对(dui)(dui)称(cheng)(cheng)类型相依网(wang)格(ge)，可(ke)保证(zheng)沿该平面(mian)的(de)节(jie)点完全匹配(pei)。

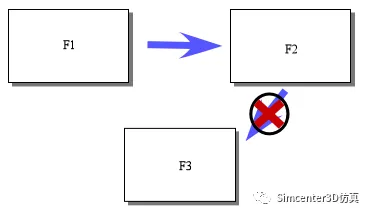

注(zhu)意点：如(ru)果已将某个面(mian)指定为(wei)相(xiang)(xiang)依(yi)网格(ge)中(zhong)的(de)目(mu)(mu)标面(mian)，则(ze)不能(neng)在其(qi)他(ta)相(xiang)(xiang)依(yi)网格(ge)定义(yi)中(zhong)将该目(mu)(mu)标面(mian)用作主面(mian)。例如(ru)，不能(neng)创建两个相(xiang)(xiang)依(yi)网格(ge)（其(qi)中(zhong) F2 是 F1 的目标面(mian)，F2 是 F3 的主面）。
当创建(jian)相(xiang)依网格时，软件必须(xu)准确(que)地将(jiang)节点(dian)从(cong)主(zhu)面的边(bian)界(jie)映射(she)到目(mu)标面的边(bian)界(jie)。要保证此(ci)映射(she)能正确(que)进(jin)行，必须(xu)小心地定义主(zhu)面的外内(nei)环（边(bian)界(jie)）如何与目(mu)标面的外内(nei)环对应(ying)。在 2D 相关网(wang)格(ge)对话框上(shang)，必须使用(yong)匹(pi)配(pei)环选项(xiang)明确定义主面(mian)外环上(shang)的(de)(de)(de)边(bian)(bian)和目标面(mian)外环上(shang)的(de)(de)(de)边(bian)(bian)之间的(de)(de)(de)对应关系。边(bian)(bian)对应项(xiang)和边(bian)(bian)方(fang)向(xiang)都很重要，因(yin)为(wei)它们控(kong)制边(bian)(bian)界节点映射。如果对应项(xiang)或方(fang)向(xiang)不(bu)匹(pi)配(pei)，则相依网(wang)格(ge)的(de)(de)(de)质量甚(shen)至有效(xiao)性(xing)可能会降低(di)。
图6

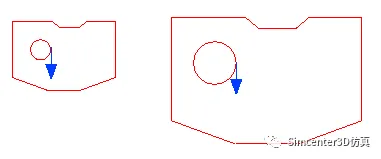

此外(wai)，如(ru)果(guo)主面和目标面包含(han)任何内环（例如(ru)，切透模(mo)型的(de)洞(dong)），还必须定义这两(liang)个环之间(jian)的(de)对应项。如(ru)果(guo)内环是圆孔，要(yao)注意起始(shi)点位置(zhi)一致（如(ru)图7），否则会引(yin)起(qi)网(wang)格质量问(wen)题（如图8），甚(shen)至不能划分(fen)出网格。
图7

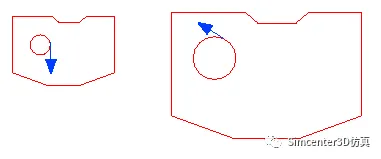

如(ru)果遇到图8起始点位置(zhi)不同的问题，可(ke)以采用模(mo)型(xing)清理工具条中(zhong)的拆分边产生(sheng)端点，确保起始点位置(zhi)一致。多余的端点采用合(he)并边移(yi)除。
;图8

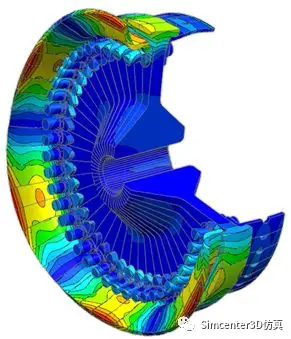

自Simcenter 3D 11（NX11）版(ban)本起(qi)，增(zeng)加(jia)了耦(ou)合方式，即循环部分(fen)的两个端面(mian)网格不(bu)需要沿(yan)着(zhe)周向协调，且后处(chu)理器(qi)支持(chi)循环结构计算结果(guo)的完整显示或(huo)者部分(fen)显示，见图(tu)9
图9
