NX外观管理

1. 外观管理(li)介(jie)绍

在客户进行产(chan)(chan)(chan)品(pin)设计时(shi)，所需要管理(li)的并不仅(jin)仅(jin)只是产(chan)(chan)(chan)品(pin)的三维模型(xing)，同时(shi)还需要管理(li)产(chan)(chan)(chan)品(pin)的视(shi)觉外观(guan)。而产(chan)(chan)(chan)品(pin)外观(guan)的结(jie)构通常(chang)不同于产(chan)(chan)(chan)品(pin)的工(gong)程结(jie)构。现在通过使用NX新的外观管理(li)模块，可以让用户在设计产(chan)品的同(tong)时创建产(chan)品的外观结构以更方便(bian)的评估产(chan)品的外观选(xuan)项。用户可以使用不同的材料和纹理为产品创建多个外观，并将其另存为外观方案。NX 通过创建一个包含这些外观方案(an)的外观方案(an)文件(jian)(ASF) 并将此 ASF 文件(jian)与客户的(de)工(gong)作部件(jian)进行关联(lian)。在创建了多个外观方(fang)案(an)后(hou)，用户可以(yi)对(dui)这(zhei)些方(fang)案(an)应用高端渲染以(yi)可视(shi)化部件(jian)的(de)外观。

2. 外观管理(li)的(de)创建流程

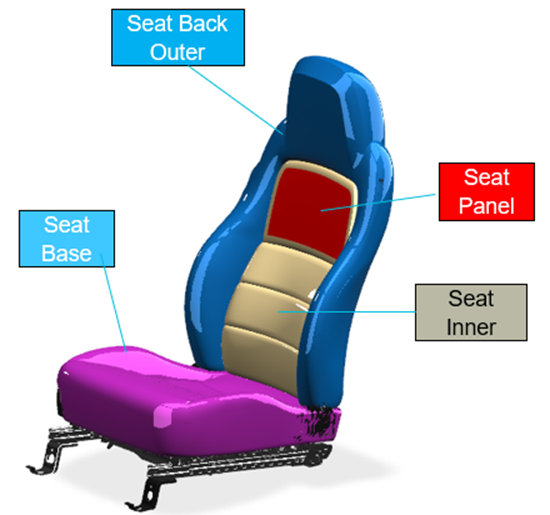

要创建外(wai)观方案，必(bi)须先将(jiang)几何体直观地分割为多个(ge)(ge)区域，然后为每个(ge)(ge)区域指(zhi)派不同的材料和纹理。 这些创(chuang)建的区域(yu)即(ji)是(shi)外观(guan)指示(shi)(shi)符(fu)。指派给外观(guan)指示(shi)(shi)符(fu)的几(ji)何(he)体(ti)是(shi)用(yong)户(hu)要更(geng)改其外观(guan)的几(ji)何(he)体(ti)，以(yi)便(bian)用(yong)户(hu)可以(yi)比(bi)较(jiao)模型的外观(guan)。当(dang)用户将材料或纹理指派(pai)给(ji)外观指示符时，NX 不会(hui)将材料或(huo)(huo)纹(wen)(wen)理与(yu)零件保(bao)存在(zai)一起，而是仅在(zai)外观方案文件中保(bao)存材料或(huo)(huo)纹(wen)(wen)理的名(ming)称。 加载外观方案时(shi)，NX 在库文件夹(jia)和纹理(li)文件夹(jia)可(ke)视化首选项(xiang)中指定的选项(xiang)中搜索材料和纹理(li)。下图表达(da)了一(yi)个产品的外观结构，在NX外观管(guan)理模块中，将此(ci)产品产品外观拆分（Product Appearance Breakdown） - 表示产品外观是(shi)如何(he)进行组织的，通常与工程(cheng)BOM不(bu)同

1.座椅底座（Seat Base）

2.座椅靠背外侧 （Seat Back Outer）

3.座椅靠背内侧 （Seat Inner）

4.座椅面板 （Seat Panel）

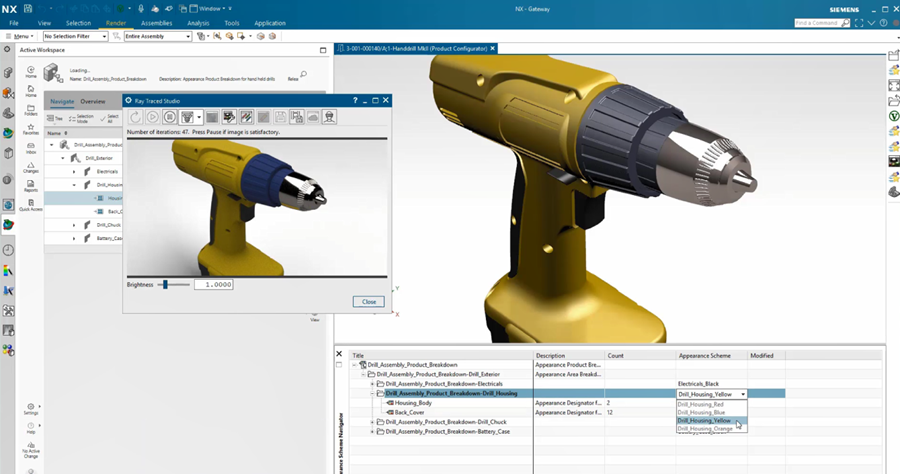

使用外观方案(an)的(de)工作流程(cheng)如(ru)下所示(shi)：

1.使用命令加载(zai)(zai)方案(an)加载(zai)(zai)包含外(wai)观方案(an)的文件。

2.使用命(ming)令新(xin)建方案创建新(xin)方案。

3.使用命令指(zhi)示(shi)符创(chuang)建指(zhi)派给对象的(de)外观指(zhi)示(shi)符。

4.使用外观方案导(dao)航(hang)器将材料(liao)或贴(tie)花(hua)标签指派给外观指示(shi)符。

5.使(shi)用保存(cun)方案(an)来保存(cun)外观方案(an)。

6.创建其他(ta)外(wai)观(guan)方案(an)并应用不同的(de)视(shi)觉材(cai)料。

7.通过将高端渲(xuan)染应用于外(wai)观方案来可视(shi)化模型(xing)的外(wai)观。

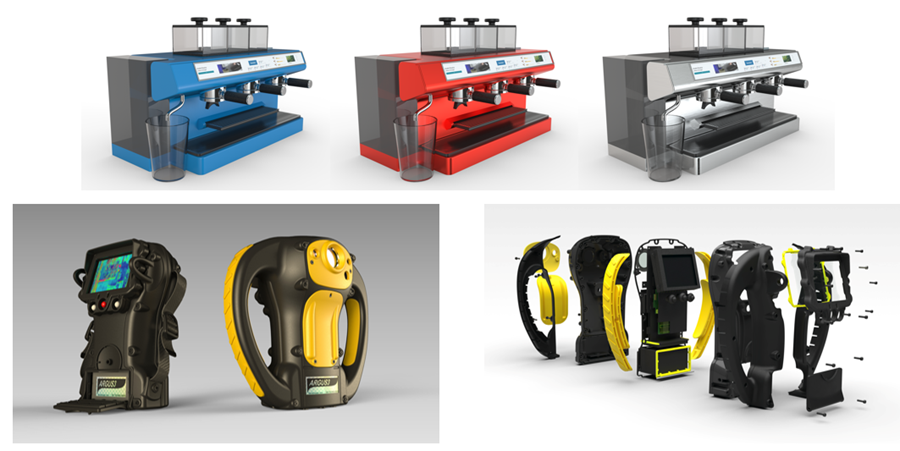

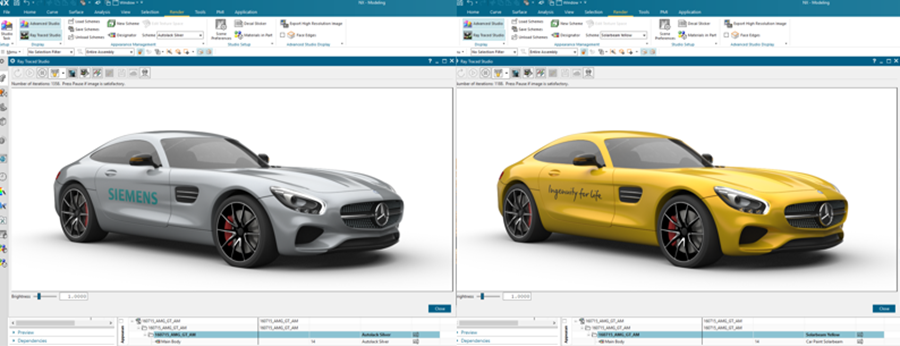

外观区域和指示符可被赋予零件或(huo)装配，从而分离了可视化的复杂性，下图即为通(tong)过外观管理实现(xian)的不同渲染(ran)方案示例(li)。
