NX2306 草图增强功能
众所(suo)周知，从NX1926开始(shi)采用新(xin)(xin)版草图(tu)(tu)(tu)，在创建草图(tu)(tu)(tu)约(yue)束方面跟旧版草图(tu)(tu)(tu)相比会有所(suo)差(cha)异。总的(de)来说，新(xin)(xin)版草图(tu)(tu)(tu)操作更加灵活方便，绘制草图(tu)(tu)(tu)效率更高(gao)。如果需要熟(shu)悉(xi)新(xin)(xin)版草图(tu)(tu)(tu)的(de)创建方法，可以查看西(xi)门(men)子官(guan)方视频(pin)教(jiao)材（网址：//docs.sw.siemens.com/zh-CN/doc/209349590/PL20221117716122093.xid1849545/xid2206407），里面有详细介绍(shao)创建、编辑新(xin)(xin)版草图(tu)(tu)(tu)的(de)视频(pin)和教(jiao)程。

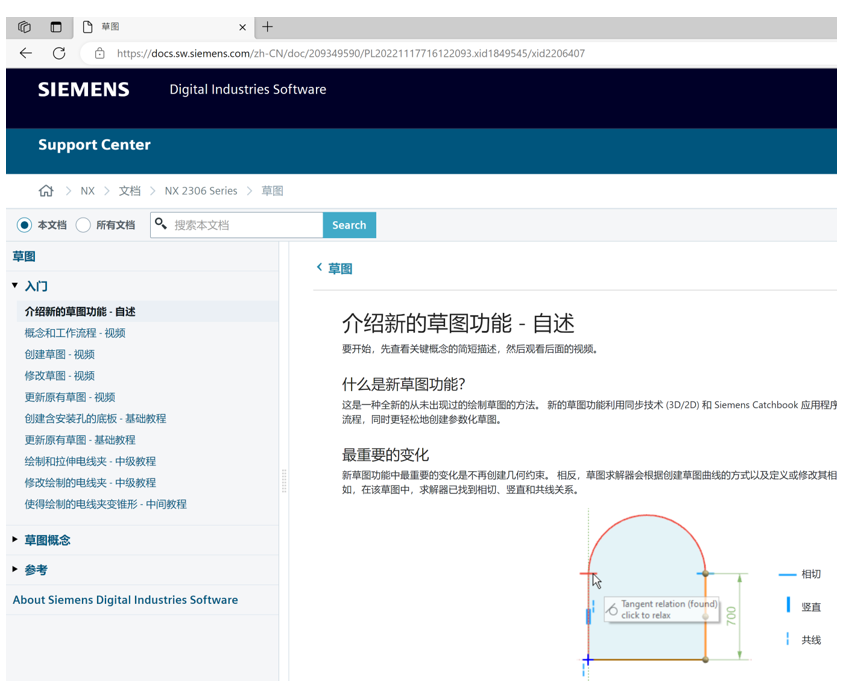

图1 西门子新版草图学习途(tu)径
在NX2306中(zhong)草图功能做了以下方面的增强(qiang)。
-
1. 无需更新，即可编辑旧版草图
在前几个版本中，如果要编辑旧版草图，会看到带更新和编辑选项的编辑旧草图对话框。在NX2306中NX将(jiang)在原有环境中直接打开旧版草图进(jin)行编辑。

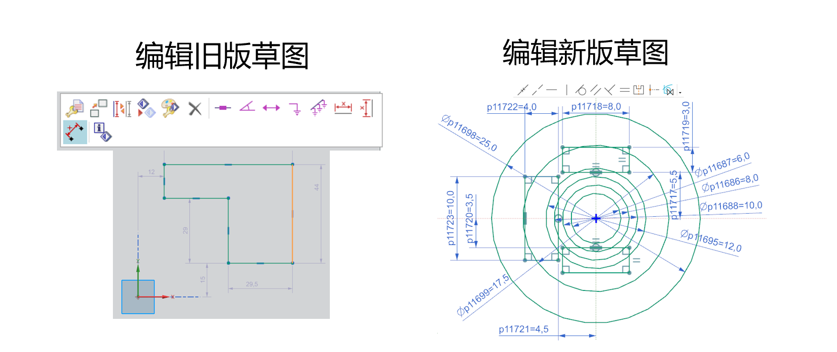

图2编辑新旧(jiu)版草图场景
如果要更新旧版草图，可以从NX菜单中选择编辑→特征→更新特征。抢先体验功能开关控制着草图创建和更新行为。该开关开启后，新建的草图将使用当前求解器。可以通过文件→实用工具→抢先体验功能找到该开关，其名称是使用新求解器和UI 绘制草图。如果更改抢先体验功能开关，则不再需要重新启动 NX。在单个 NX 会话中轻松切换新草图和原有草图创建

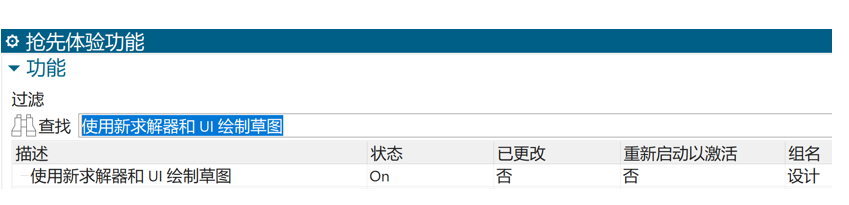

图3抢先体验(yan)开关
-
2. 识别草图冲突

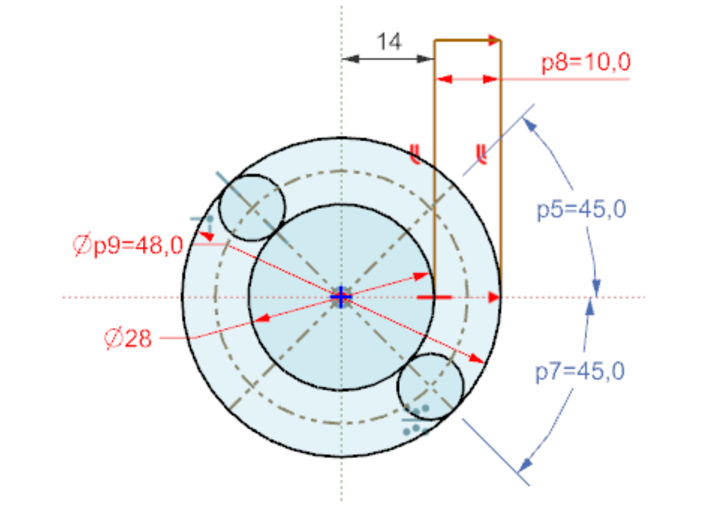

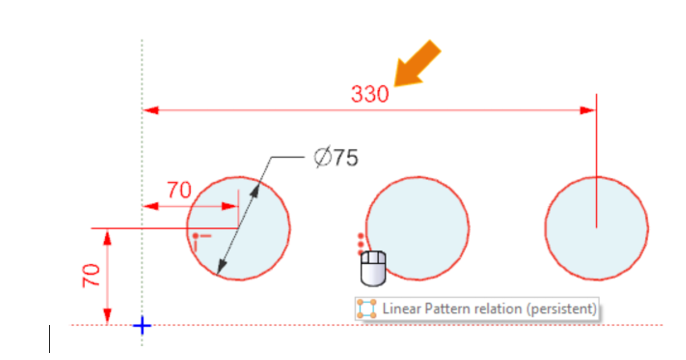

通过显示可移动按钮将高亮(liang)显(xian)示(shi)草图(tu)中(zhong)(zhong)的冲(chong)突约束。图(tu)4中(zhong)(zhong)高亮(liang)显(xian)示(shi)与持久(jiu)阵列关系及其(qi)尺寸(cun)表达式冲(chong)突的已添加线性(xing)尺寸(cun)。图(tu)5中(zhong)(zhong)p8偏置(zhi)尺寸(cun)与左侧(ce)的直径尺寸(cun)以及相关关系冲(chong)突。
图(tu)4 草图(tu)冲突案例1
图5 草(cao)图冲突(tu)案例2

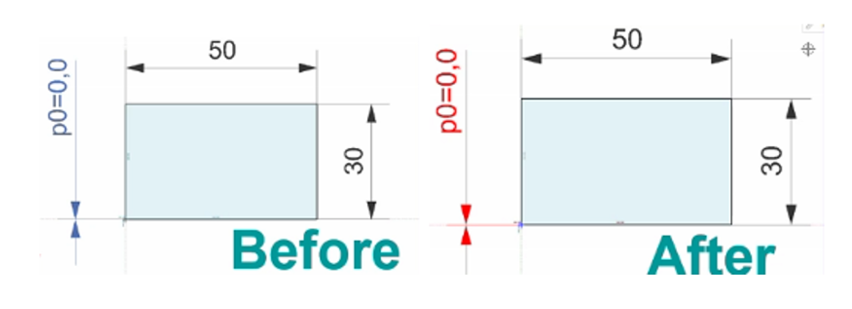

图6 草图冲突显(xian)示对比
-
3. 从中心创建矩形
关联中心允许在从中心定义矩形时提供更多选项。

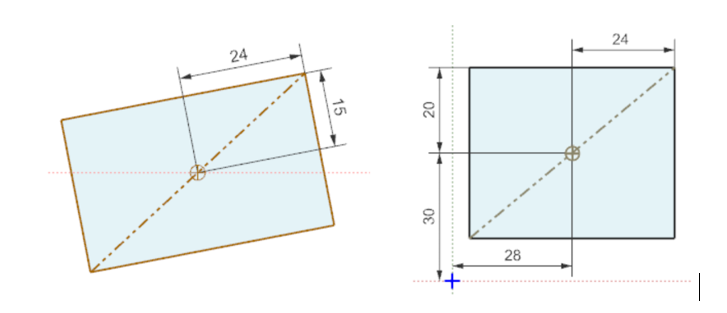

•使用中心点定(ding)位矩(ju)形和标注尺寸
图7
•通过拖(tuo)动(dong)中(zhong)心点调整矩(ju)形(xing)大小
图8

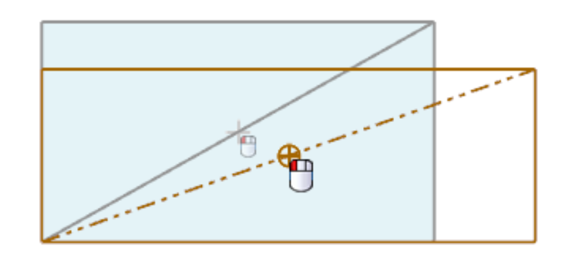

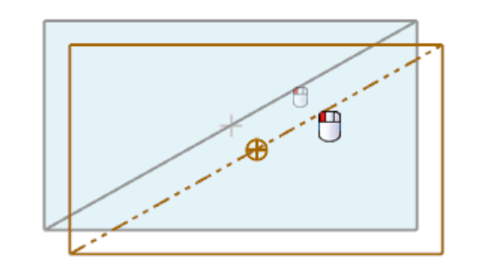

•通过(guo)拖动对角线(xian)参考(kao)线(xian)移动矩(ju)形
图9

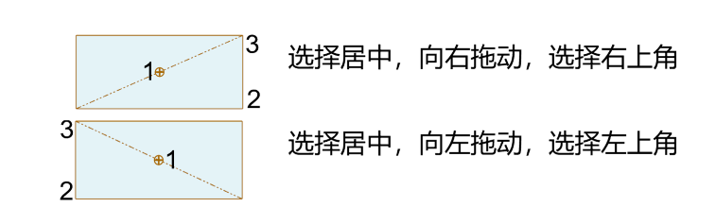

•可(ke)以(yi)通过改(gai)变(bian)拖动(dong)运动(dong)的(de)方(fang)向(xiang)来(lai)反转对角线(xian)的(de)方(fang)向(xiang)
•第三次(ci)点击定(ding)义矩形的(de)“上(shang)”角
图10
-
4. 显示草图中的样条极点

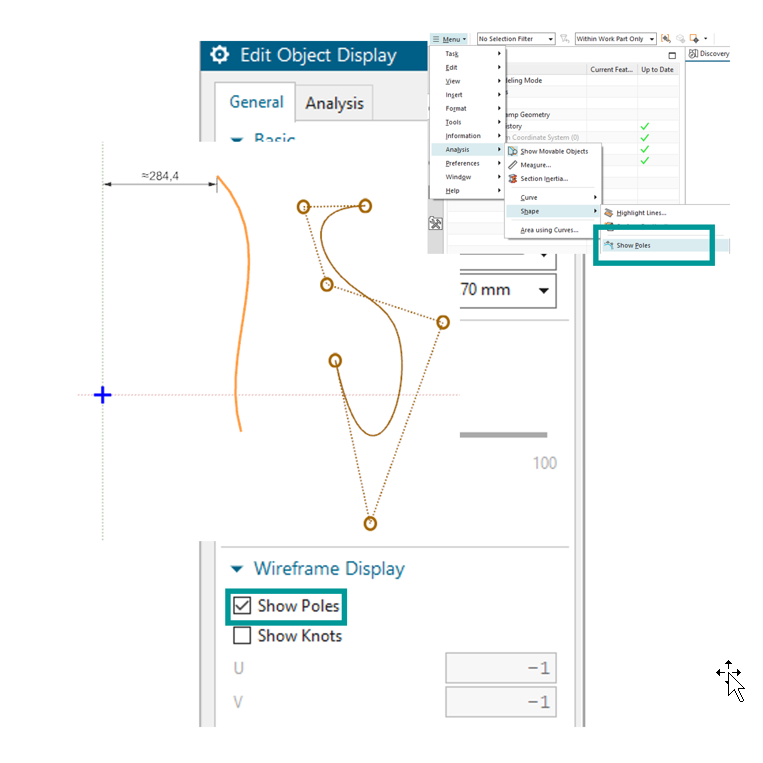

对于在(zai)草(cao)图中创(chuang)(chuang)建或投影到草(cao)图上的样(yang)条(tiao)，现在(zai)可(ke)以显(xian)示和(he)隐藏(zang)样(yang)条(tiao)极点(dian)(dian)。使用(yong)此选项可(ke)在(zai)需(xu)要时(shi)显(xian)示极点(dian)(dian)，也可(ke)在(zai)不需(xu)要极点(dian)(dian)时(shi)保持简单的显(xian)示。显(xian)示极点(dian)(dian)可(ke)用(yong)于样(yang)条(tiao)和(he)使用(yong)投影曲线(xian)、相交(jiao)曲线(xian)、包含和(he)固定创(chuang)(chuang)建的草(cao)图几何体。
图11
-
5. 忽略关系增强
•在 NX2306 之前(qian)，必须选择尺寸才能制定忽略(lve)关系
•NX2306允许通过选(xuan)择尺(chi)寸或曲线来使用忽略关系(xi)
•用(yong)法保(bao)持(chi)不(bu)变—选择尺寸或曲线(xian)，然后选择要(yao)忽略的“找到的关系”
•大(da)大(da)扩展(zhan)了忽略关系的应用

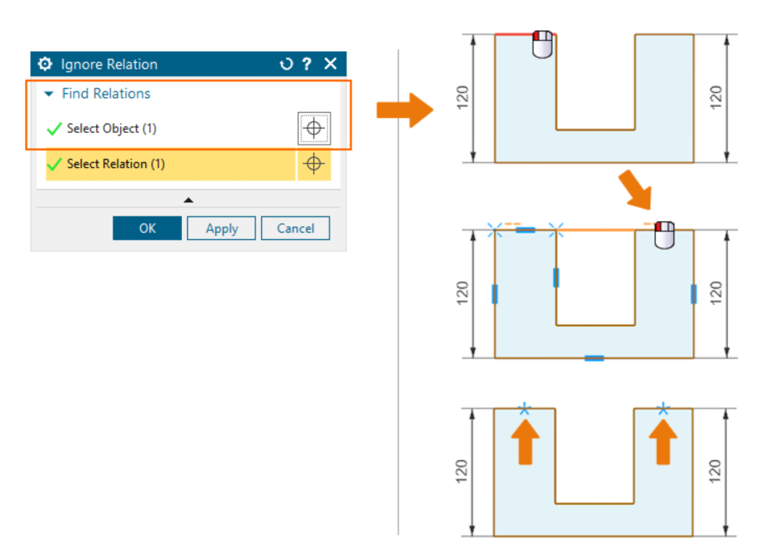

图(tu)12 显示从选择曲(qu)线开始(shi)忽略(lve)关系，并忽略(lve)找到的共线关系
-
6. 重新附着草图
重新附着(zhe)草(cao)图增加了预览功能，确(que)(que)保一次(ci)操作正确(que)(que)。

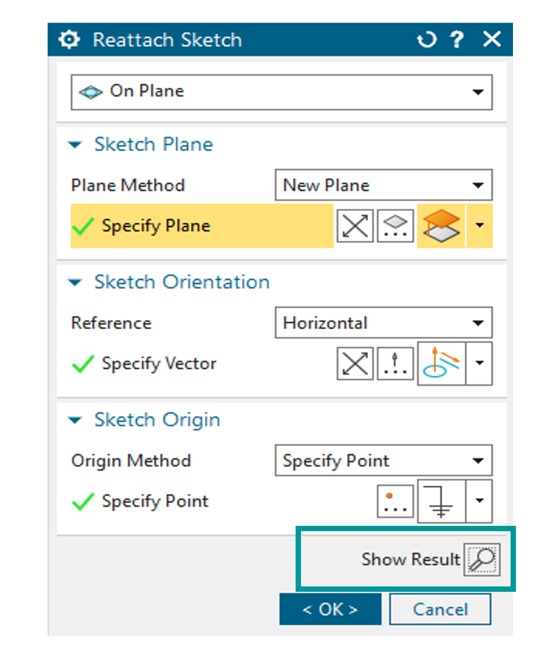

•使用“重新连接时(shi)显示结果”对话(hua)框显示预览
•允许用户在提(ti)交之前查看结果
•有(you)助于确保正确的(de)平面/矢量选择
•如果(guo)不正(zheng)确，则重新选择平面、方向、原点
图13

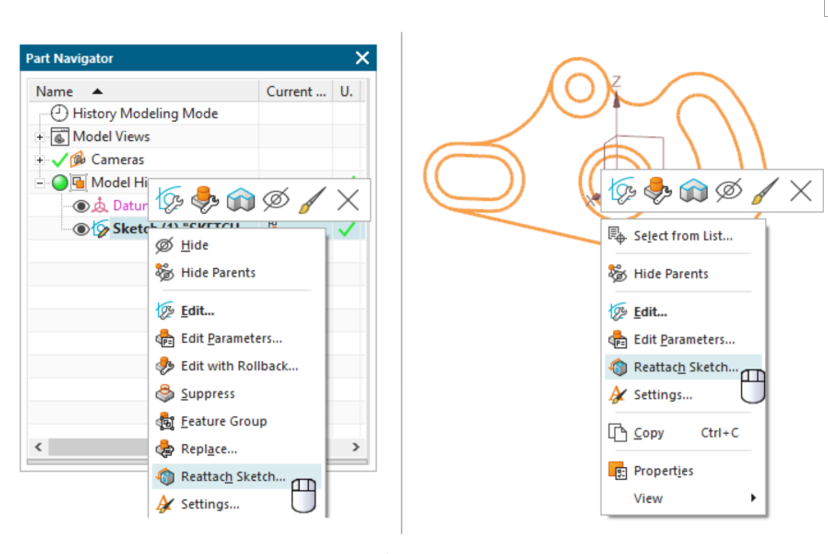

现在(zai)，无需进(jin)入“草(cao)图任务”环境即(ji)可重新附着不活(huo)动草(cao)图。重新附着不活(huo)动草(cao)图仅适用于(yu)新草(cao)图，但不适用于(yu)原有草(cao)图。可从(cong)部件导航(hang)器(qi)或(huo)图形窗口(kou)中使用 MB3 选项重新附着。
图14
-
7. 将镜像曲线转换为参考

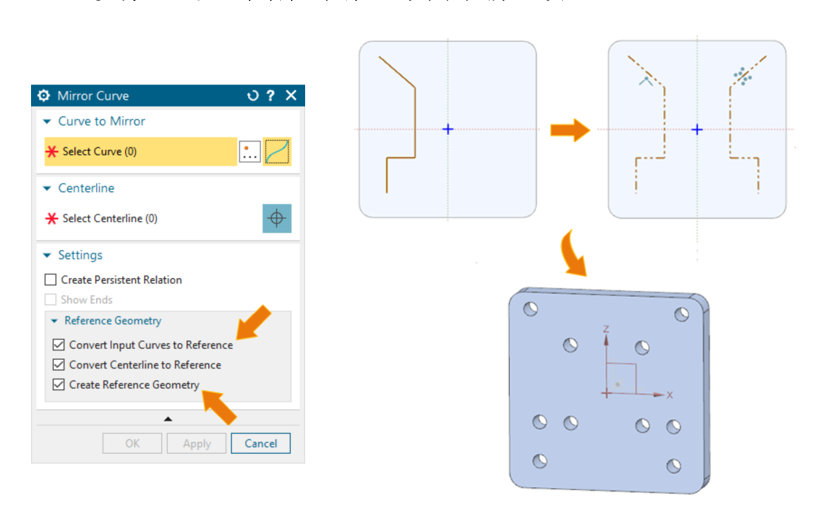

“镜像曲(qu)线”对话框(kuang)中添(tian)加(jia)了(le)两个(ge)新选项。
图15
将(jiang)输(shu)入曲线(xian)转换为参考，输(shu)入曲线(xian)需要属于活(huo)动草(cao)图。创(chuang)建(jian)参考几何图形，根据切换设置(zhi)预(yu)览和创(chuang)建(jian)曲线(xian)。设置(zhi)仅(jin)在(zai)正向创(chuang)建(jian)时(shi)可(ke)用，在(zai)编辑时(shi)不可(ke)用。
