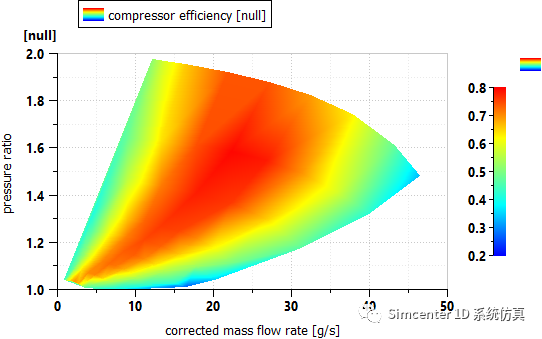

车辆领域(yu)多(duo)个子(zi)系统方案(an)涉及空(kong)压(ya)机(ji)，比如内燃机(ji)增(zeng)压(ya)、燃料电池供氧、空(kong)气悬(xuan)架、气制(zhi)动(dong)等，Simcenter Amesim后处理工具种类(lei)繁多(duo)，涉及不少(shao)操作细节(jie)，本文给出空(kong)压(ya)机(ji)云图工况点的绘制(zhi)方法。以燃料电池车demo“FuelCellSystemIntegration.ame“为例，在一个空白plot中加载“efficiency_compressor_dm_pr_manually_built.data”（把流量、压比和效率放在一个XYS类型表格里），并在工具栏tool里选择“XYZ curve(s)”，生成如下plot。

图1 空压机(ji)效(xiao)率Map

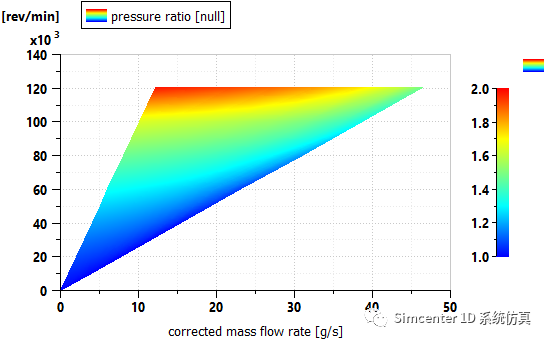

在另一个空白plot中加载增压比MAP“air_compressor_deb_pres.data”，并右键选择“interchange axes”，生成如下plot。

图2 空压机增压比(bi)Map

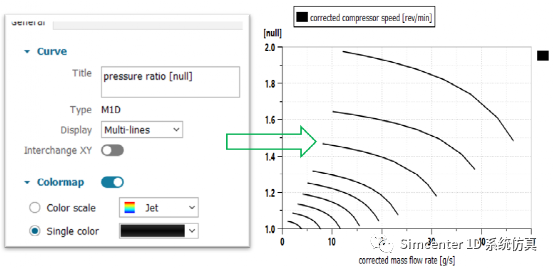

修改curve参数如下，得到新的折合转速曲线plot。

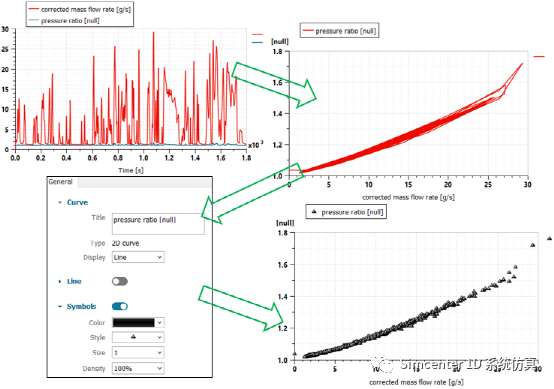

图3 拟合曲线通过以下步骤，另绘制出工况点plot（压比点@折合流量）。

图4 工况点生成(cheng)

把图3和图4相继拖曳至图1中，便得到空压机云图工况点图。

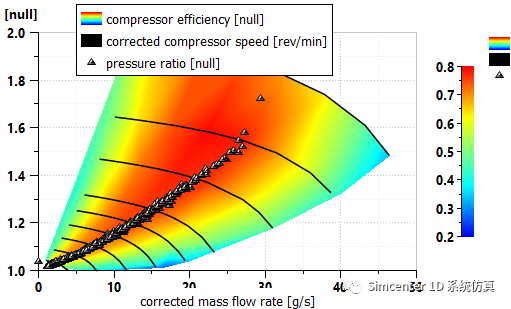

图5 云图工况点
